Bedienungsanleitung für die heatbyte Box

1. Einleitung

Willkommen und vielen Dank, dass Sie sich für die heatbyte Box entschieden haben! Dieses Gerät ermöglicht es Ihnen, Ihre Heizungsanlage bequem zu überwachen und die Energieeffizienz zu verbessern. Die heatbyte Box verbindet sich drahtlos per WLAN mit Ihrem Heimnetzwerk und liest über einen Serviceanschluss direkt an Ihrer Heizung wichtige Betriebsdaten aus. So haben Sie über das heatbyte Portal stets den Status Ihrer Heizung im Blick und können bei Bedarf schnell reagieren. In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie die heatbyte Box installieren, in Betrieb nehmen und optimal nutzen.

Alle Erklärungen sind kundenfreundlich und leicht verständlich formuliert.

Hinweis: Achten Sie auf Symbole und hervorgehobene Abschnitte – sie helfen Ihnen, wichtige Informationen und Sicherheitshinweise sofort zu erkennen.

2. Sicherheitshinweise

Ihre Sicherheit und eine korrekte Installation des Geräts haben oberste Priorität. Bitte lesen Sie dieses Kapitel aufmerksam, bevor Sie mit der Montage beginnen. Beachten Sie insbesondere alle Warnungen, um Personen- und Sachschäden zu vermeiden.

2.1 Erklärung von Symbolen und Signalwörtern

In dieser Anleitung werden folgende Symbole und Markierungen verwendet, um Sie auf wichtige Hinweise hinzuweisen:

‼️ Warnsymbol (doppeltes) Ausrufezeichen): Kennzeichnet Warnungen vor Gefahren für Personen oder Gerät. Befolgen Sie diese Hinweise unbedingt, um Verletzungen oder Schäden zu vermeiden.

ℹ️ Info-Symbol: Markiert nützliche Tipps, Hinweise oder Zusatzinformationen, die Ihnen helfen, die heatbyte Box besser zu verstehen oder effizienter einzusetzen.

❌ Verboten: Weist darauf hin, dass elektronische Altgeräte nicht im Hausmüll entsorgt werden dürfen (siehe Kapitel Entsorgung).

2.2 Allgemeine Sicherheitshinweise

‼️ Warnung: Verwenden Sie die heatbyte Box nur gemäß ihrer Bestimmung – zur Überwachung haustechnischer Heizungsanlagen. Jede andere Verwendung ist nicht vorgesehen und kann zu Gefahren führen.

‼️ Warnung: Öffnen Sie das Gerät niemals selbst! Im Inneren befinden sich keine vom Endkunden zu wartenden Teile. Das eigenmächtige Öffnen kann zu elektrischem Schlag, Beschädigungen oder Verlust der Gewährleistung führen. Wenden Sie sich im Störungsfall an den Kundendienst.

‼️ Achtung: Ziehen Sie vor der Installation den Netzstecker Ihrer Heizung, falls laut Heizungshersteller nötig, um am Serviceanschluss zu arbeiten. Arbeiten Sie niemals an elektrisch betriebenen Anlagen, ohne diese vorher spannungsfrei zu schalten.

‼️ Achtung: Verwenden Sie nur das mitgelieferte Netzteil bzw. die empfohlene Stromversorgung zur heatbyte Box. Ein ungeeignetes Netzteil kann Überhitzung oder Feuer verursachen. Stellen Sie sicher, dass die Steckdose in der Nähe der Heizung leicht erreichbar ist.

‼️ Achtung: Die heatbyte Box ist nur für den Gebrauch in trockenen Innenräumen geeignet. Schützen Sie das Gerät vor Feuchtigkeit, Nässe und extremer Hitze. Betreiben Sie es nicht in Badezimmern oder im Außenbereich.

‼️ Achtung: Achten Sie darauf, Kabel sicher zu verlegen, um Stolperfallen oder Beschädigungen zu vermeiden. Befestigen Sie lose Kabel gegebenenfalls mit Kabelbindern.

ℹ️ Hinweis: Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie an nachfolgende Nutzer des Geräts weiter. Sie enthält wichtige Informationen zu Sicherheit, Betrieb und Wartung der heatbyte Box.

3. Produktüberblick

In diesem Kapitel erhalten Sie einen Überblick über die heatbyte Box, ihre Bestandteile und Funktionen. Lernen Sie den Lieferumfang kennen und machen Sie sich mit den einzelnen Anschlüssen und Anzeigen des Geräts vertraut, bevor Sie es installieren.

3.1 Lieferumfang

Ihre heatbyte Box wird mit allen für die Installation notwendigen Komponenten geliefert. Bitte prüfen Sie nach dem Auspacken, ob der Lieferumfang vollständig ist:

  • heatbyte Box – Das Heizungsüberwachungsgerät selbst.
  • Netzteil – Zur Stromversorgung der heatbyte Box (inkl. Anschlusskabel).
  • Verbindungskabel zum Heizungs-Serviceanschluss – Dient zur Verbindung der Box mit Ihrer Heizung. (Kann ein fest angebrachtes Kabel an der Box sein oder ein separates Kabel je nach Modell.)
  • Anleitung – Diese Gedruckte Schnellstart-Anleitung für erste Schritte inkl. Konformitätserklärung, die die CE-Konformität bestätigt.

Überprüfen Sie alle Teile auf sichtbare Schäden. Sollte etwas fehlen oder beschädigt sein, kontaktieren Sie uns umgehend unter https://www.heatbyte.de/support/, bevor Sie mit der Installation fortfahren.

3.2 Geräteübersicht und Anschlüsse

Machen Sie sich mit den Bedienelementen und Anschlüssen der heatbyte Box vertraut.

3.2.1 Variante Bosch/Buderus/Junkers (BBJ)

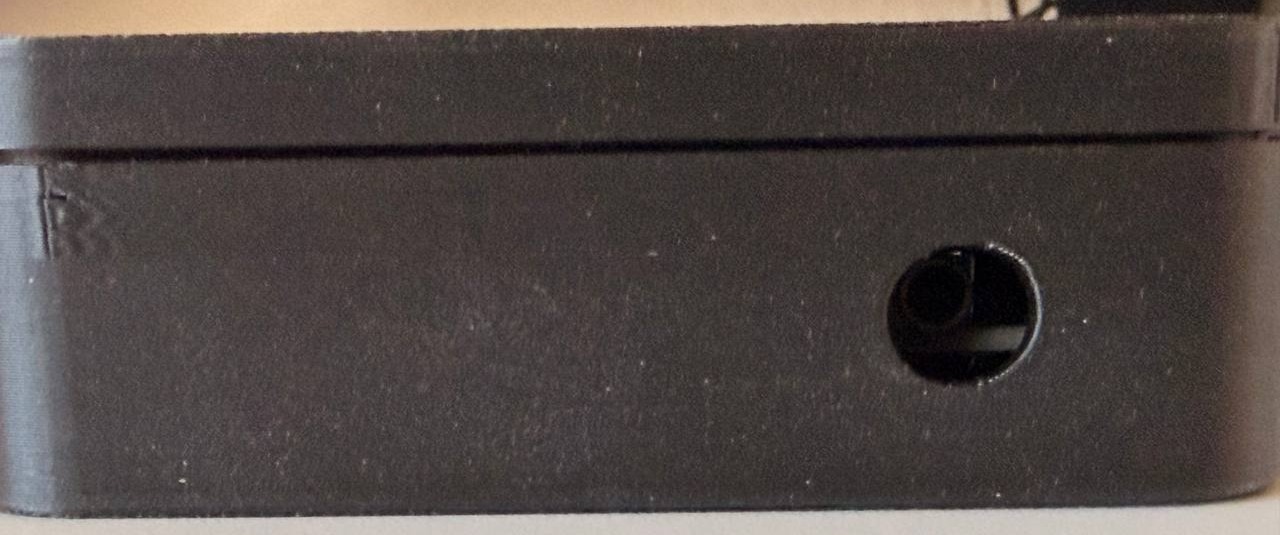

Stromanschluss (POWER): Buchse für das mitgelieferte Netzteil zur Stromversorgung der Box. Anschluss an die Heizung (HZG): Buchse für das mitglieferte Verbindungskabel zum Heizungs-Serviceanschluss

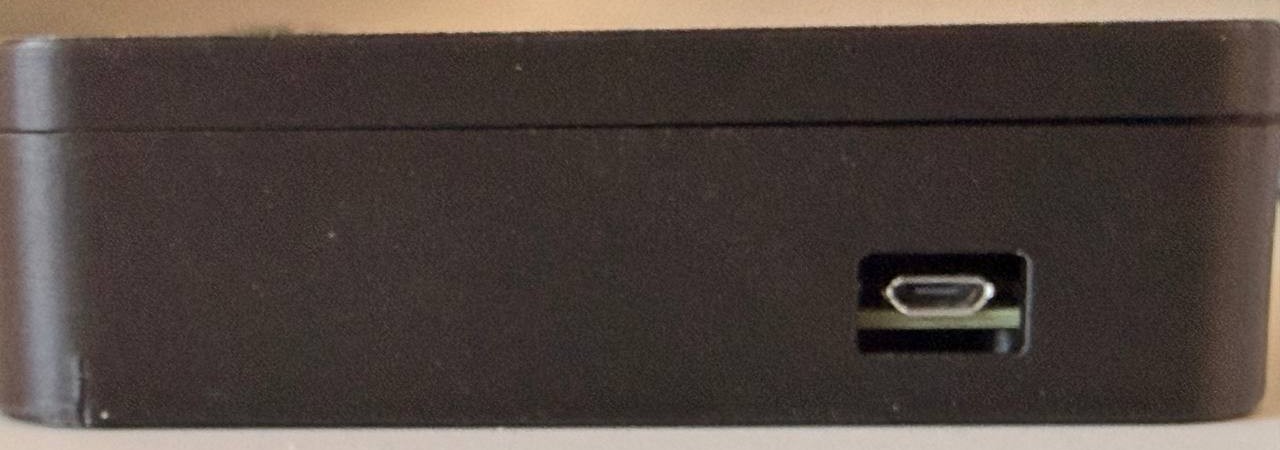

Stromanschluss am Gehäuse der heatbyte box Abb.: (Darstellung der heatbyte Box, hier sichtbar: Stromanschluss) Datenanschluss am Gehäuse der heatbyte box Abb.: (Darstellung der heatbyte Box, hier sichtbar: Anschluss für die Heizung (Bosch/Buderus/Junkers))

3.2.1 Variante Panasonic (Pa)

Stromanschluss (POWER): Buchse für das mitgelieferte Netzteil zur Stromversorgung der Box. Anschluss an die Heizung (HZG): Buchse für das mitglieferte Verbindungskabel zum Heizungs-Serviceanschluss

Abb.: (Schematische Darstellung der heatbyte Box mit Beschriftung der Teile)【】

3.2.1 Variante Wolf/Vaillant (Wv)

Stromanschluss (POWER): Buchse für das mitgelieferte Netzteil zur Stromversorgung der Box. Anschluss an die Heizung (HZG): Buchse für das mitglieferte Verbindungskabel zum Heizungs-Serviceanschluss

Abb.: (Schematische Darstellung der heatbyte Box mit Beschriftung der Teile)【】

3.3 Funktionen und Merkmale

Die heatbyte Box bietet folgende Hauptfunktionen, die Ihnen den Betrieb Ihrer Heizung transparent machen und erleichtern:

WLAN-Anbindung: Die Box verbindet sich über Ihr WLAN-Heimnetz. Dadurch können Heizungsdaten an ein Web-Portal übertragen und dort von Ihnen eingesehen werden. Sie haben weltweit Zugriff auf Live-Daten und Benachrichtigungen Ihrer Heizung, sofern eine Internetverbindung besteht.

Serviceanschluss-Auslesung: Über den Serviceanschluss Ihrer Heizungsanlage liest die heatbyte Box relevante Betriebsparameter aus (z.B. Temperaturen, Betriebsstunden, Fehlermeldungen der Heizung). Sie agiert dabei passiv und beeinflusst die Steuerung der Heizung nicht, sondern überwacht lediglich.

Benachrichtigungen bei Störungen: Erkennt das System einen Fehler oder ineffizienten Betrieb, werden Sie – je nach Konfiguration – sofort gewarnt (z.B. via E-Mail), bevor größere Probleme auftreten. Einfache Bedienung: Nach der Einrichtung arbeitet die heatbyte Box größtenteils autonom. Sie müssen im Alltag nichts weiter einstellen. Alle wichtigen Statusinformationen werden über das heatbyte Portal bereitgestellt.

Datenschutz: Ihre Heizungsdaten werden verschlüsselt übertragen. Die heatbyte Box erfüllt aktuelle Sicherheitsstandards, um Ihr Heimnetzwerk nicht zu gefährden.

Zusatzinfo: Die heatbyte Box ist mit vielen gängigen Heizungsanlagen kompatibel. Eine aktuelle Liste unterstützter Modelle finden Sie auf unserer Webseite unter https://www.heatbyte.de/unterstuetzt/. Sollte Ihre Heizung einen proprietären Serviceanschluss haben, wenden Sie sich an unseren Service unter https://www.heatbyte.de/support/ für mögliche Lösungen.

4. Installation und Inbetriebnahme

Im folgenden Abschnitt wird die Montage der heatbyte Box und ihre Inbetriebnahme Schritt für Schritt erläutert. Bitte halten Sie sich genau an die Reihenfolge, um eine reibungslose Installation sicherzustellen. Nehmen Sie sich Zeit und lesen Sie jeden Schritt vollständig, bevor Sie ihn ausführen.

4.1 Vorbereitungen

Bevor Sie mit der eigentlichen Montage beginnen, führen Sie bitte diese Vorbereitungen durch:

  • Geeigneten Standort wählen: Platzieren Sie die heatbyte Box in der Nähe Ihrer Heizungsanlage, damit das Servicekabel sie problemlos erreicht. Der Standort sollte trocken sein und sich innerhalb der Reichweite Ihres WLAN-Routers befinden (für ein starkes WLAN-Signal). Vermeiden Sie eine Installation in metallischen Schaltschränken oder direkt auf heißen Heizkesseln.

  • Heizungsanlage vorbereiten: Konsultieren Sie ggf. die Anleitung Ihrer Heizung, um den Serviceanschluss zu lokalisieren. Schalten Sie die Heizung in den Stand-by oder Aus-Zustand, falls vom Heizungshersteller empfohlen, bevor Sie das Servicekabel anschließen.

  • WLAN-Zugang bereitstellen: Notieren Sie sich den Namen (SSID) und den WLAN-Schlüssel Ihres Heimnetzwerks. Sie werden diese Daten benötigen, um die heatbyte Box ins WLAN einzubinden.

  • Stromversorgung planen: Stellen Sie sicher, dass eine Steckdose in der Nähe des Installationsortes vorhanden ist. Das mitgelieferte Netzteil hat eine Kabelreichweite von ca. 1,5 Metern (siehe technische Daten). Verwenden Sie keine Verlängerungskabel im Heizungsraum ohne Notwendigkeit, um Stolperfallen zu vermeiden.

4.2 Montage der heatbyte Box

  • Aufstellung: Sie können die Box auf einer stabilen, horizontalen Fläche in Nähe der Heizung platzieren. Achten Sie darauf, dass sie nicht fallen kann und keine Lüftungsöffnungen verdeckt werden. Gegebenenfalls mit Klebestreifen fixieren, damit sie nicht verrutscht.

ℹ️ Tipp: Montieren Sie die Box nicht in unmittelbarer Nähe von starken elektromagnetischen Störquellen (z.B. Mikrowellen, WLAN-Router direkt daneben), um Empfangsstörungen zu vermeiden. Ein Abstand von mindestens 20-30 cm zu anderen Geräten ist ratsam.

4.3 Anschluss an die Heizungsanlage

Nachdem die heatbyte Box montiert ist, stellen Sie die Verbindung zur Heizung her:

  • Serviceanschluss lokalisieren: Finden Sie an Ihrer Heizungsanlage den vorgesehenen Service- oder Diagnosestecker. Dieser ist je nach Hersteller unterschiedlich platziert (häufig an der Vorderseite der Steuerung oder hinter einer kleinen Abdeckung). Im Zweifel hilft ein Blick ins Handbuch der Heizung oder Rücksprache mit dem Heizungsinstallateur.

  • Kabel verbinden: Verbinden Sie das Serviceanschluss-Kabel der heatbyte Box mit dem Anschluss Ihrer Heizung. Das Kabelende passt nur in einer bestimmten Ausrichtung – erzwingen Sie nichts. Stecken Sie den Stecker vollständig ein, bis er sicher sitzt. Bei Schraubklemmen-Anschluss: Klemmen Sie die entsprechenden Adern laut Beschriftung an (Achtung: Verpolung vermeiden, sofern analoger Anschluss).

  • Befestigung des Kabels: Sichern Sie das Kabel, damit es sich nicht versehentlich löst. Nutzen Sie eventuell vorhandene Kabelführungen an der Heizung oder legen Sie das Kabel so, dass es nicht unter Zug steht oder hitzeempfindliche Teile berührt. Überschüssige Kabellänge können Sie mit kleinen Kabelbindern ordnen.

  • Heizung wieder einschalten: Sollte die Heizung für den Anschluss ausgeschaltet worden sein, können Sie sie nun wieder in Betrieb nehmen. Vergewissern Sie sich, dass keine Fehlermeldung an der Heizung erscheint.

‼️ Achtung: Arbeiten Sie stets vorsichtig in der Nähe Ihrer Heizungsanlage. Vermeiden Sie den Kontakt mit heißen Oberflächen oder beweglichen Teilen (z.B. Lüftern). Im Zweifel lassen Sie den Anschluss durch eine Fachkraft vornehmen, insbesondere wenn Sie unsicher bezüglich der Schnittstelle sind.

4.4 Verbindung mit dem Heimnetzwerk (WLAN-Einrichtung)

Jetzt verbinden Sie die heatbyte Box mit Ihrem WLAN, damit sie Daten übertragen und mit dem heatbyte Portal kommunizieren kann.

  • Strom anschließen: Stecken Sie das mitgelieferte Netzteil in die heatbyte Box (Stromanschluss POWER) und anschließend in die Steckdose. Lassen Sie der Box 3-4 Minuten zum Hochfahren.

  • Gerät hinzufügen: Die heatbyte Box stellt nach dem ersten Einschalten ein WLAN-Netzwerk zur Konfiguration unter dem Namen “heatbyte-setup” bereit. Verbinden Sie sich mit einem Smartphone, Tablet oder Notebook mit diesem Netzwerk.

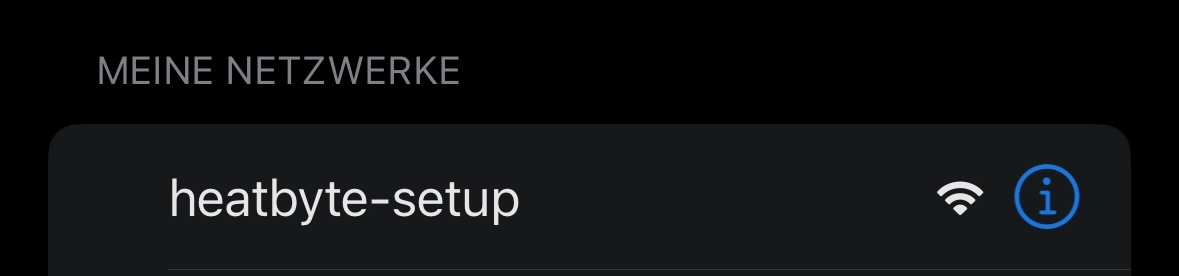

Abb.1 : Auswahl des Netzwerkes heatbyte-setup auf einem iPhone

Auswahl des Netzwerkes heatbyte-setup auf einem iPhone

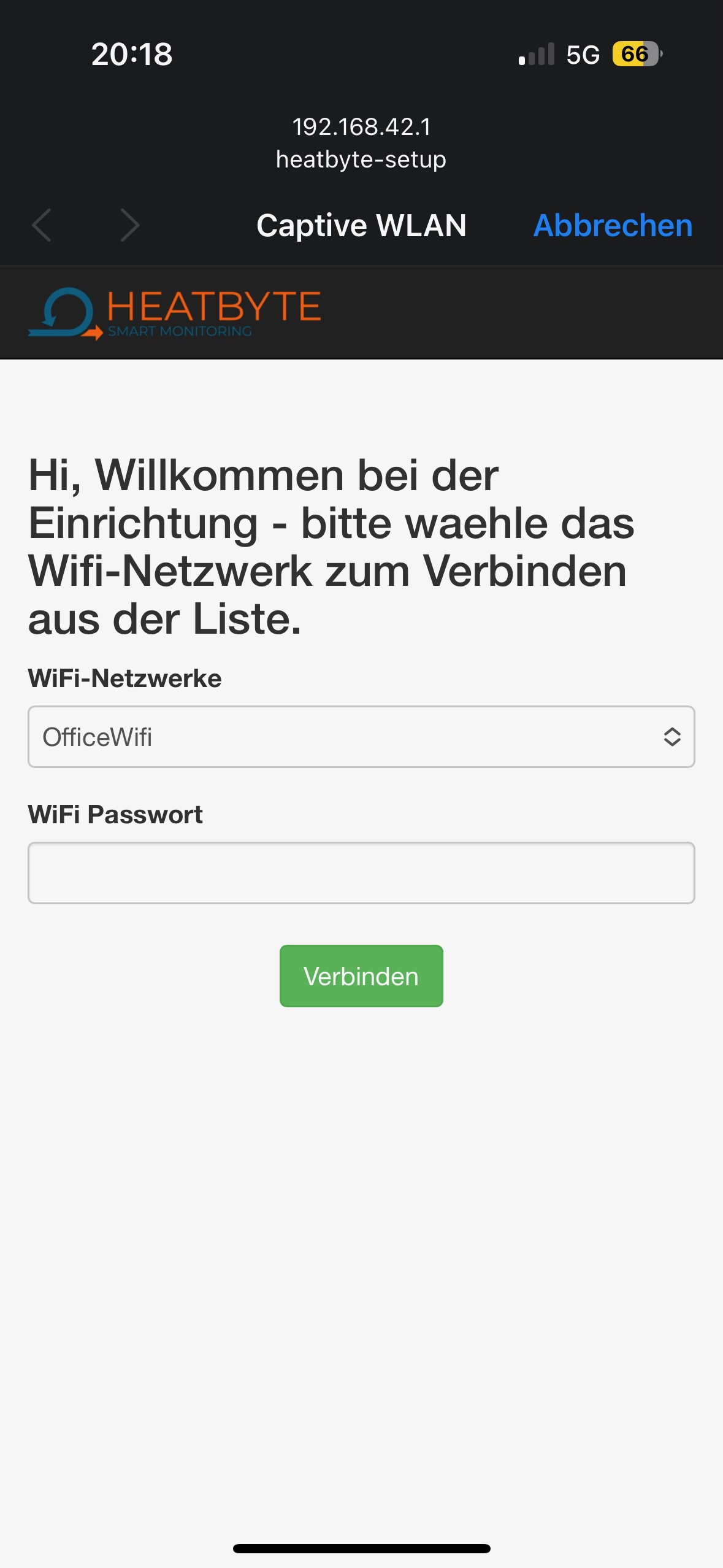

  • WLAN-Zugangsdaten eingeben: Nach erfolgreicher Verbindung mit dem Konfigurationsnetzwerk erscheint auf Ihrem Endgerät eine Seite, die Sie durch den Verbindungsprozess zu Ihrem WLAN-Netzwerk leitet. Abb.2 : Auswahl des WLAN-Netzwerks nach erfolgreicher Verbindung mit dem Setup-Wifi

Auswahl des WLAN-Netzwerks nach erfolgreicher Verbindung mit dem Setup-Wifi

  • Verbindung herstellen: Bestätigen Sie auf der Konfigurationsseite. Die heatbyte Box übernimmt nun die Zugangsdaten und versucht, sich mit Ihrem WLAN zu verbinden. Dies kann 2-3 Minuten dauern.

  • Abschluss: Die heatbyte Box ist nun online und bereit, Daten zu senden. Sie können im heatbyte Portal bereits erste Werte Ihrer Heizung ablesen.

4.5 Erste Inbetriebnahme und Funktionstest

Die heatbyte Box ist nun montiert und mit Heizung sowie WLAN verbunden – Zeit für einen schnellen Funktionstest:

  • Datenübertragung kontrollieren: Öffnen Sie das heatbyte Portal unter https://app.heatbyte.de mit einem Webbrowser. Sie sollten erste Live-Daten Ihrer Heizung sehen können (z.B. aktuelle Temperatur, Betriebsstatus). Dies bestätigt, dass die Box erfolgreich aus dem Heizungs-Serviceanschluss ausliest und die Werte an Ihr Gerät übermittelt.

  • Heizungsanzeige überprüfen: Beobachten Sie auch kurz das Display oder die Anzeigen Ihrer Heizungsanlage (falls vorhanden). Es sollten keine Fehlermeldungen im Zusammenhang mit dem angeschlossenen Servicegerät erscheinen. Die Heizung sollte normal weiterlaufen.

  • Verbindung stabil halten: Lassen Sie die Box nun einige Stunden in Betrieb, um die Verbindungsstabilität zu prüfen. Idealerweise bleiben sowohl die WLAN- als auch die Heizungsverbindung dauerhaft bestehen. Im Regelbetrieb überträgt die Box alle 30 Sekunden einen aktuellen Datenstand.

ℹ️ Tipp: Falls Sie Probleme beim ersten Einrichten hatten, finden Sie im Kapitel Fehlerbehebung (6) Lösungen zu häufigen Installationsproblemen. Zögern Sie nicht, bei anhaltenden Schwierigkeiten unseren Support unter https://www.heatbyte.de/support/ zu kontaktieren – wir helfen Ihnen gerne weiter, damit Ihre heatbyte Box ordnungsgemäß funktioniert.

5. Bedienung und Betrieb

Nach erfolgreicher Installation arbeitet die heatbyte Box weitgehend selbstständig. In diesem Kapitel erfahren Sie, wie Sie den Alltagsbetrieb überwachen, was die Anzeigen bedeuten und welche Möglichkeiten Sie haben, Daten abzurufen. Die Bedienung wurde bewusst einfach gehalten, damit Sie sich auf das Wesentliche – die Heizungsüberwachung – konzentrieren können.

5.1 Alltagsbetrieb der heatbyte Box

Im Normalbetrieb müssen Sie keine ständigen Einstellungen an der heatbyte Box vornehmen. Sie können jedoch folgende Punkte beachten:

  • Automatischer Betrieb: Die heatbyte Box sammelt kontinuierlich Daten Ihrer Heizung und sendet sie in Echtzeit bzw. in regelmäßigen Abständen an das heatbyte Portal. Sie brauchen nichts manuell auszulösen.

  • Überwachung: Öffnen Sie bei Bedarf ddas heatbyte Portal um aktuelle Zustandswerte Ihrer Heizung einzusehen. Dort können Sie z.B. Temperaturen, Druck oder Statusmeldungen überwachen. Im Falle einer Störung erhalten Sie automatisch eine Benachrichtigung (E-Mail).

  • Keine Benutzereingriffe am Gerät nötig: Es sind im laufenden Betrieb keine Knöpfe an der Box zu bedienen. Sollte jedoch eine Neuverbindung zum WLAN erforderlich sein (z.B. bei Router-Wechsel), nutzen Sie erneut die Anleitung unter Installation (Kapitel 4.4).

  • Stromversorgung: Lassen Sie die heatbyte Box ständig am Strom angeschlossen, damit die Überwachung permanent aktiv ist. Das Gerät ist energieeffizient und verbraucht im Betrieb nur wenige Watt – es kann also bedenkenlos 24/7 laufen.

ℹ️ Hinweis: Die heatbyte Box hat keinen Ein/Aus-Schalter. Sie startet automatisch, sobald sie mit Strom versorgt wird, und fährt beim Ausstecken herunter. Soll das Gerät neu gestartet werden, trennen Sie es kurz vom Strom und stecken Sie es wieder ein.

5.3 Auslesen und Nutzung der Heizungsdaten

Die eigentliche Stärke der heatbyte Box liegt in der Auswertung der gesammelten Daten. Hier einige Hinweise, wie Sie auf die Informationen zugreifen und sie nutzen können:

  • heatbyte Portal Alle Daten werden übersichtlich im Portal dargestellt. Dort finden Sie aktuelle Messwerte (z.B. Vorlauftemperatur, Soll-/Ist-Temperaturen, Pumpenstatus) und historische Verläufe in Form von Grafiken. Nutzen Sie diese Informationen, um Ihren Heizungsbetrieb besser zu verstehen und ggf. zu optimieren.

  • Benachrichtigungsfunktionen: Das heatbyte Portal benachrichtigt Sie dann automatisch, wenn bestimmte Bedingungen eintreten oder Fehler auftreten. So können Sie frühzeitig eingreifen, sollte z.B. der Heizkessel ungewöhnlich oft anspringen oder ein Wert außerhalb des Normalbereichs liegen.

  • Firmware-Updates: Von Zeit zu Zeit kann es Firmware-Aktualisierungen geben, die neue Funktionen bieten oder die Stabilität verbessern.

6. Fehlerbehebung (Troubleshooting)

Trotz sorgfältiger Entwicklung können im Betrieb der heatbyte Box Probleme auftreten. In diesem Abschnitt finden Sie häufige Fehlerursachen und Lösungsansätze, um kleinere Störungen selbst zu beheben. Sollte ein Problem hier nicht gelistet sein oder sich nicht lösen lassen, steht Ihnen unser Support unter https://www.heatbyte.de/support/ zur Verfügung.

  • Problem: Die heatbyte Box verbindet sich nicht mit dem WLAN

Mögliche Ursachen & Lösungen: Stellen Sie sicher, dass Sie das richtige WLAN-Passwort eingegeben haben. Achten Sie auf Groß-/Kleinschreibung. Prüfen Sie, ob der Router neue Geräte zulässt (MAC-Filter ggf. deaktivieren). Positionieren Sie die Box näher am Router, falls das Signal zu schwach ist. Führen Sie die WLAN-Konfiguration ggf. erneut durch.

  • Problem: Keine Daten von der Heizung abrufbar (heatbyte Portal zeigt “Keine Werte”).

Mögliche Ursachen & Lösungen: Überprüfen Sie die Verbindung zum Serviceanschluss. Sitzt der Stecker fest und korrekt? Ist die Heizung eingeschaltet und in Betrieb? Prüfen Sie, ob Ihre Heizungsanlage die Datenfreigabe am Serviceport eventuell aktivieren muss (siehe Heizungs-Handbuch). Starten Sie die heatbyte Box neu, um die Verbindung erneut aufzubauen.

  • Problem: Unklare Fehlermeldung oder anderes Problem nicht aufgeführt.

Lösung: Führen Sie einen Neustart der heatbyte Box durch. Sollte die heatbyte Box nach einem Neustart keine Daten übertragen, notieren Sie sich die genauen Umstände und wenden Sie sich mit diesen Informationen an unseren Support unter https://www.heatbyte.de/support/ für weitere Unterstützung.

ℹ️ Hinweis: In vielen Fällen hilft ein einfacher Neustart des Geräts, temporäre Probleme zu beheben. Ziehen Sie dazu kurz den Netzstecker der heatbyte Box und stecken Sie ihn wieder ein. Warten Sie anschließend ca. 2 Minuten, bis die Box vollständig neu gestartet ist.

7. Wartung und Pflege

Die heatbyte Box ist so konzipiert, dass sie im Alltag wartungsarm ist. Dennoch gibt es einige Punkte, die zur Pflege und Langlebigkeit des Geräts beitragen:

  • Reinigung: Trennen Sie die Box vom Strom, bevor Sie sie reinigen. Verwenden Sie ein weiches, trockenes Tuch, um Staub von der Oberfläche abzuwischen. Keine Flüssigkeiten in die Nähe des Geräts bringen und keine scharfen Reinigungsmittel, Alkohol oder Lösungsmittel verwenden – diese könnten das Gehäuse beschädigen. Ein leicht angefeuchtetes Tuch ist bei Bedarf ausreichend, achten Sie aber darauf, dass keine Feuchtigkeit in Öffnungen eindringt.

  • Lüftungsschlitze frei halten: Falls die heatbyte Box Lüftungsschlitze oder Öffnungen besitzt, sorgen Sie dafür, dass diese nicht blockiert sind. Entfernen Sie angesammelten Staub vorsichtig, z.B. mit einem weichen Pinsel. Eine gute Luftzirkulation verhindert Überhitzung und verlängert die Lebensdauer elektronischer Komponenten.

  • Längerer Nichtgebrauch: Planen Sie, die heatbyte Box für längere Zeit nicht zu verwenden (z.B. im Sommer, falls sie nur für die Heizperiode genutzt wird)? Dann trennen Sie das Gerät vom Strom und vom Heizungsanschluss. Lagern Sie es an einem trockenen Ort in Originalverpackung oder staubgeschützt. So vermeiden Sie mögliche Schäden durch Überspannung (Gewitter) oder unnötigen Stromverbrauch. Beim Wiederinbetriebnehmen führen Sie einfach erneut die Schritte in Kapitel 4 durch.

ℹ️ Hinweis: Es sind keine Batterien in der heatbyte Box verbaut, die gewechselt werden müssten. Alle Einstellungen bleiben auch nach Stromlosschaltung im Gerätespeicher erhalten. Sollte die interne Uhr (für Datenaufzeichnungen) nach längerem Stromausfall falsch gehen, wird sie beim nächsten WLAN-Kontakt automatisch synchronisiert (Internetverbindung vorausgesetzt).

8. Technische Daten

Dieser Abschnitt liefert Ihnen einen Überblick über die wichtigsten technischen Spezifikationen der heatbyte Box. Diese Informationen sind nützlich, um die Kompatibilität mit Ihrem Heimnetz und Ihrer Heizungsanlage einzuschätzen oder bei Serviceanfragen genaue Details parat zu haben:

  • Modell: heatbyte Box (Version 2025-05)

  • Funkstandard: WLAN 2,4 GHz (802.11 b/g/n) – Reichweite ca. 30 m (im offenen Gelände, in Gebäuden je nach Wänden geringer)

  • Verschlüsselung: WPA2-PSK – sorgt für sichere WLAN-Verbindung

  • Schnittstelle zur Heizung: Serviceanschluss (z.B. UART/Diagnose-Port, kompatibel mit gängigen Heizungssteuerungen)

  • Datenschnittstellen: Cloud-Anbindung über Internet (HTTPS), lokale API (HTTP REST)

  • Versorgungsspannung: 5 V DC, 1 A (Netzteil Eingang 100-240 V~ 50/60 Hz, Ausgang 5V⎓)

  • Leistungsaufnahme: ca. 3 W im Durchschnitt (Maximal 5 W beim Senden) – sehr energiesparend im Dauerbetrieb

  • Betriebstemperatur: 0 °C bis +50 °C (nicht der direkten Sonne oder Frost aussetzen)

  • Lagertemperatur: -20 °C bis +60 °C

  • Luftfeuchtigkeit: 10 % bis 90 % rF (nicht kondensierend)

  • Abmessungen (B×T×H): 105 × 92 × 30 mm (ohne Kabel)

  • Gewicht: ca. 130 g

  • Schutzart: IP20 (geschützt gegen feste Fremdkörper >12,5 mm, kein Wasserschutz – nur für trockene Innenräume geeignet)

  • Zulassungen: CE-konform, entspricht den Anforderungen der europäischen Funkrichtlinie und EMV-Richtlinie; RoHS-konform (bleifrei, umweltfreundlich gefertigt)

ℹ️ Hinweis: Die genauen Protokolle und Datenpunkte, die über den Heizungs-Serviceanschluss ausgelesen werden können, hängen vom Heizungshersteller ab. In der Dokumentation Ihrer Heizungsanlage finden Sie ggf. Details zu den bereitgestellten Daten. Die heatbyte Box ist darauf ausgelegt, die üblichen Parameter auszulesen und darzustellen.

9. Konformität, Sicherheit und Entsorgung

Hier finden Sie rechtliche Hinweise zur Konformität der heatbyte Box mit geltenden Vorschriften sowie Informationen zur umweltgerechten Entsorgung des Geräts.

  • CE-Kennzeichnung: Die heatbyte Box trägt das CE-Zeichen und erfüllt damit alle relevanten europäischen Richtlinien für Sicherheit, Gesundheitsschutz und Umweltschutz. Dazu gehören u.a. die Richtlinie 2014/53/EU (Funkanlagen) und die EMV-Richtlinie 2014/30/EU. Die Einhaltung wurde durch Tests und Prüfungen nachgewiesen. Eine formale EU-Konformitätserklärung (Declaration of Conformity) kann auf unserer Website heruntergeladen werden.

  • Funkfrequenz-Band: Dieses Gerät arbeitet im WLAN 2,4 GHz-Band. Es entspricht den gesetzlichen Bestimmungen und darf in der EU und der Schweiz betrieben werden. Die maximale Sendeleistung beträgt <100 mW, wodurch die zulässigen Grenzwerte deutlich eingehalten werden.

  • Elektrische Sicherheit: Geprüft nach EN 62368-1 für sichere Verwendung im Wohnbereich. Verwenden Sie ausschließlich das mitgelieferte oder vom Hersteller spezifizierte Zubehör, um die Sicherheit zu gewährleisten.

  • Entsorgung (WEEE-Hinweis): Elektroaltgeräte dürfen nicht im Hausmüll entsorgt werden! Geben Sie die heatbyte Box am Ende ihrer Lebensdauer bei einer kommunalen Sammelstelle oder über entsprechende Rückgabesysteme für Elektronikschrott ab. So stellen Sie sicher, dass Rohstoffe recycelt und die Umwelt geschont wird. Entfernen Sie ggf. vorhandene Batterien oder Akkus vor der Entsorgung und geben Sie diese separat ab (Hinweis: Die heatbyte Box enthält keine austauschbaren Batterien).

  • Umweltfreundlichkeit: Dieses Produkt erfüllt die RoHS-Richtlinie – es wurden keine verbotenen Schadstoffe wie Blei oder Quecksilber in relevanten Komponenten verwendet. Die Verpackung besteht aus recyclingfähigen Materialien. Bitte bewahren Sie die Originalverpackung auf oder entsorgen Sie sie im Altpapier und Kunststoffrecycling.

  • Herstellerangaben: Hersteller der heatbyte Box ist die heatbyte - smart monitoring GbR, Nils Oliver Kröger & Hendrik Pahl, Wissinger Mark 31, 49143 Bissendorf. Das Produkt wurde in Deutschland entwickelt und entspricht hohen Qualitätsstandards. Produktionsland: Deutschland.

  • Garantie/Gewährleistung: Für die heatbyte Box gilt die gesetzliche Gewährleistung von 24 Monaten ab Kaufdatum.

10. Garantie und Kundendienst

Zum Abschluss finden Sie hier Informationen zu Garantieansprüchen und wie Sie unseren Kundendienst erreichen können, falls Sie Hilfe oder Reparaturservice benötigen.

  • Garantiezeit: Die heatbyte Box wird mit einer 24-monatigen Garantie ab Kaufdatum ausgeliefert. Bitte bewahren Sie den Kaufbeleg auf – er dient als Nachweis für den Garantieanspruch. Innerhalb dieser Zeit beseitigen wir kostenlos alle Material- oder Herstellungsfehler. Von der Garantie ausgenommen sind Schäden durch unsachgemäße Behandlung, Änderungen am Gerät oder Fremdeingriff.

  • Gewährleistung: Ihre gesetzlichen Gewährleistungsrechte (Mängelhaftung) bleiben von der Herstellergarantie unberührt. Das bedeutet, selbst nach Ablauf der Herstellergarantie können innerhalb der gesetzlichen Fristen Ansprüche gegenüber dem Verkäufer geltend gemacht werden, sofern die Voraussetzungen erfüllt sind.

  • Vorgehen im Garantiefall: Sollte Ihre heatbyte Box innerhalb der Garantiezeit einen Defekt aufweisen, wenden Sie sich bitte an unseren Support unter https://www.heatbyte.de/support/. Halten Sie Seriennummer (auf der Geräteoberseite) und Kaufdatum bereit. Wir werden das weitere Vorgehen mit Ihnen abstimmen – in der Regel erhält man einen Retourenschein, um das Gerät kostenfrei einzusenden, oder es erfolgt ein Austausch.

  • Kontakt: Bei Fragen, technischen Problemen oder Ersatzteilwünschen steht Ihnen unser Service-Team zur Verfügung. Sie erreichen uns wie folgt:

Telefon: +49 5402 - 9856908

E-Mail: info@heatbyte.de

Web: https://www.heatbyte.de/support/

Zufriedenheit: Ihre Zufriedenheit ist uns wichtig. Zögern Sie nicht, Feedback zu geben oder Verbesserungswünsche mitzuteilen. Wir entwickeln unsere Produkte und Anleitungen kontinuierlich weiter. Die heatbyte Box soll Ihnen viele Jahre zuverlässig dienen – dafür stehen wir ein. Vielen Dank, dass Sie die Anleitung gelesen haben. Wir wünschen Ihnen viel Freude bei der Nutzung der heatbyte Box und stets eine optimale Heizungsperformance! Bei Fragen oder Problemen sind wir jederzeit für Sie da.
